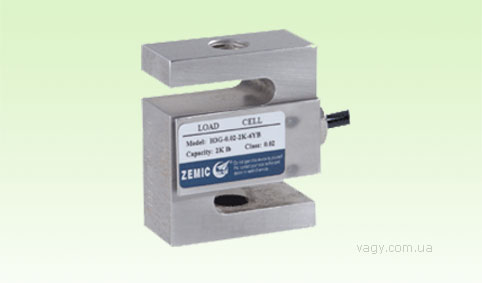

Тензодатчик B3G
Особенности:
Принцип работы – сжатие и растяжение. Материал – нержавеющая сталь марки 17-4PH.
Применение – подвесные, конверсионные, бункерные весы и другое электронное весовое оборудование.
Технические характеристики:
|
Класс точности |
OIML |
NTEPIII |
N3 |
Температ. отклонение чувствительности (%FS/10°С ) |
0.014 |
0.02 |
|
Номинальная чувствительность (мВ/В) |
3.0+0.008 |
Температ. отклонение нуля (%FS/10°С) |
0.017 |
0.02 |
||
|
Общая ошибка (%FS) |
0.02 |
0.03 |
Диапазон термокомпенсации, °С |
-10 - +40 |
||
|
Нелинейность (%FS) |
0.02 |
0.03 |
Рабочий диапазон температур, °С |
-35 - +65 |
||
|
Гистерезис (%FS) |
0.01 |
Диапазон напряжения питания (В) |
5 - 12(DC) |
|||
|
Ползучесть (%FS/30мин) |
0.02 |
0.03 |
Максимально допустимое напряжение питания (В) |
18(DC) |
||
|
Входное сопротивление (Ω) |
430+60 |
Предельная нагрузка (%FS) |
150 |
|||
|
Выходное сопротивление (Ω) |
350+3.5 |
Разрушающая нагрузка (%FS) |
300 |
|||
|
Сопротивление изоляции (MΩ) |
≥5000(50DVC) |
Класс защиты по EN60529 |
IP67 |
|||
|
Баланс нуля (%FS) |
1.0 |
Длина кабеля, м |
6 |
|||
|
|
|
Спецификация кабеля |
4-х жильный экранированный Ø 5мм в ПВХ оплетке |
|||

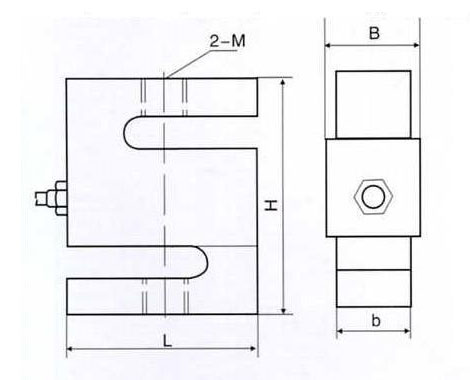

Габаритные размеры
|
размеры нагрузка |
L |
H |
b |
B |
M |
|
50 – 100 кг, 50 – 300 lb |
50,8 |
60,96 |
11,68 |
15,06 |
M8 (1/4-28UNF) |
|
250 – 500 кг, 0,5 – 1,5 Klb |
50,8 |
60,96 |
11,68 |
21,41 |
M12 (1/2-20UNF) |
|
1 т, 2 – 2,5 Klb |
50,8 |
60,96 |
24,38 |
27,76 |
M12 (1/2-20UNF) |
|
2,5 т, 3 Klb |
76,2 |
99,06 |
24,38 |
27,76 |
M20х1,5 (1/2-20UNF) |
|
5 Klb |
76,2 |
99,06 |
24,38 |
27,76 |
3/4-16UNF |
|
5 т, 10 Klb |
74,68 |
99,06 |
30,74 |
38,12 |
M20х1,5 (3/4-16UNF) |
|
7,5 т, 15 Klb |
87,38 |
139,7 |
37,08 |
40,46 |
M24х2 (1-14UNF) |
|
10 т, 20 Klb |
112,78 |
177,8 |
42,93 |
46,31 |
M30х2 (5/4-12UNF) |
