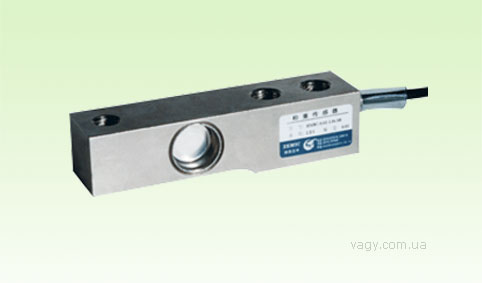

Тензодатчик HM8C
Особенности:
Материал – конструкционная сталь с никелевым покрытием.
Применение – электронные платформенные, бункерные весы и другое электронное весовое оборудование.
Технические характеристики:
|
Класс точности |
С3 |
Температ. отклонение чувствительности (%FS/10°С ) |
0.02 |
|
Номинальная чувствительность (мВ/В) |
2.0+0.004 |
Температ. отклонение нуля ( %FS/10°С ) |
0.02 |
|
Общая ошибка (%FS) |
0.02 |
Диапазон термокомпенсации, °С |
-10 - +40 |
|
Нелинейность (%FS) |
0.02 |
Рабочий диапазон температур, °С |
-35 - +65 |
|
Гистерезис (%FS) |
0.01 |
Диапазон напряжения питания (В) |
5 - 12(DC) |
|
Ползучесть (%FS/30мин) |
0.02 |
Максимально допустимое напряжение питания (В) |
18(DC) |
|
Входное сопротивление(Ω) |
350+3.5 |
Предельная нагрузка (%FS) |
120 |
|
Выходное сопротивление (Ω) |
350+3.5 |
Разрушающая нагрузка(%FS) |
150 |
|
Сопротивление изоляции (MΩ) |
≥5000(50DVC) |
Класс защиты по EN 60 529 |
IP68 |
|
Баланс нуля (%FS) |
1.0 |
Длина кабеля, м |
4(0.5-2t), 6(3-10t) |
|
|
|
Спецификация кабеля |
4-x жильный экранированный Ø 5мм |

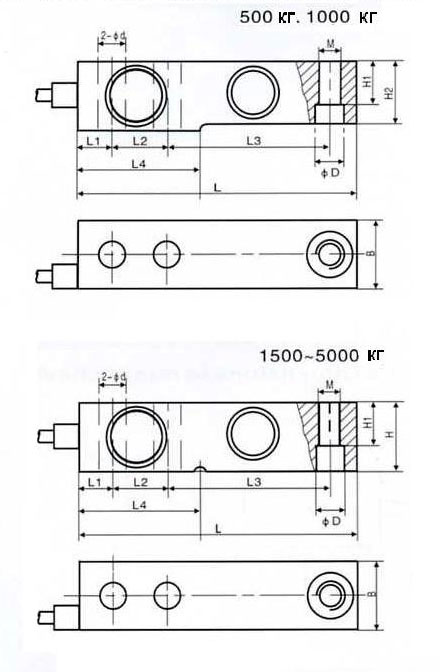

Габаритные размеры в мм (дюймах)
|
размеры нагрузка |
L |
L2 |
L3 |
H |
B |
D |
M |
L4 |
H1 |
|
0,5 т |
130 |
25,4 |
76,2 |
31,8 |
31,8 |
13,5 |
M12х1,75 |
53,7 |
15,8 |
|
1 т |
53,7 |
||||||||
|
1,5 – 2 т |
54,2 |
||||||||
|
3 – 5 т |
171,5 |
38,1 |
95,3 |
38,1 |
36,83 |
38,1 |
M18х1,5 |
77,2 |
18,8 |
|
10 т |
222,3 |
50,8 |
120,7 |
50,8 |
49,53 |
50,8 |
M24х2 |
101,6 |
25,4 |
